$ USD USD 21600

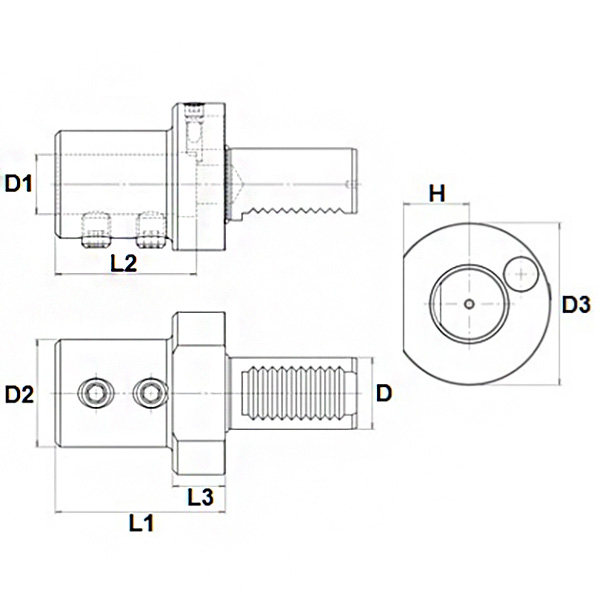

SKU D D1 D2 D3 H L1 L2 L3
THS000291 20 3/4" 40 50 - 67 54 18
THS000290 20 1" 45 50 - 71 59 18
THS000295 30 5/8" 36 68 28 64 51 22
THS000294 30 3/4" 40 68 28 67 54 22
THS000292 30 1" 45 68 28 71 59 22
THS000293 30 1-1/4" 52 68 28 75 63 22
THS000312 40 5/8" 36 83 32.5 64 51 22
THS000311 40 3/4" 40 83 32.5 67 54 22
THS000308 40 1" 45 83 32.5 75 59 22
THS000310 40 1-1/4" 52 83 32.5 75 63 22
THS000309 40 1-1/2" 60 83 32.5 90 73 22
THS004781 40 2" 81 83 32.5 100 60 22
THS000333 50 3/4" 40 98 35 67 54 30
THS000327 50 1" 45 98 35 80 59 30
THS000331 50 1-1/4" 52 98 35 80 63 30
THS000328 50 1-1/2" 60 98 35 90 73 30
THS000329 50 1-1/2" 68 98 35 135 73 30
THS000330 50 1-1/2" 68 98 35 135 108 30
THS000332 50 2" 70 98 35 100 83 30
.
DIRECTION CAPACITY PROJECTION ROTATION HAND COOLANT OFFSET
THS000290 VDI20 FORM E1 U-DRILL HOLDER ID=( 1)" L=71 mm
STRAIGHT ( 1)" 71 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000291 VDI20 FORM E1 U-DRILL HOLDER ID=( 3/ 4)" L=67 mm
STRAIGHT ( 3/ 4)" 67 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000292 VDI30 FORM E1 U-DRILL HOLDER ID=( 1)" L=71 mm
STRAIGHT ( 1)" 71 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000293 VDI30 FORM E1 U-DRILL HOLDER ID=( 1- 1/ 4)" L=75 mm
STRAIGHT ( 1- 1/ 4)" 75 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000294 VDI30 FORM E1 U-DRILL HOLDER ID=( 3/ 4)" L=67 mm
STRAIGHT ( 3/ 4)" 67 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000295 VDI30 FORM E1 U-DRILL HOLDER ID=( 5/ 8)" L=64 mm
STRAIGHT ( 5/ 8)" 64 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000308 VDI40 FORM E1 U-DRILL HOLDER ID=( 1)" L=75 mm
STRAIGHT ( 1)" 75 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000309 VDI40 FORM E1 U-DRILL HOLDER ID=( 1- 1/ 2)" L=90 mm
STRAIGHT ( 1- 1/ 2)" 90 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000310 VDI40 FORM E1 U-DRILL HOLDER ID=( 1- 1/ 4)" L=75 mm
STRAIGHT ( 1- 1/ 4)" 75 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000311 VDI40 FORM E1 U-DRILL HOLDER ID=( 3/ 4)" L=67 mm
STRAIGHT ( 3/ 4)" 67 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000312 VDI40 FORM E1 U-DRILL HOLDER ID=( 5/ 8)" L=64 mm
STRAIGHT ( 5/ 8)" 64 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000327 VDI50 FORM E1 U-DRILL HOLDER ID=( 1)" L=80 mm
STRAIGHT ( 1)" 80 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000328 VDI50 FORM E1 U-DRILL HOLDER ID=( 1- 1/ 2)" L=90 mm
STRAIGHT ( 1- 1/ 2)" 90 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000329 VDI50 FORM E1 U-DRILL HOLDER ID=( 1- 1/ 2)" L=135 mm
STRAIGHT ( 1- 1/ 2)" 135 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000331 VDI50 FORM E1 U-DRILL HOLDER ID=( 1- 1/ 4)" L=80 mm
STRAIGHT ( 1- 1/ 4)" 80 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000332 VDI50 FORM E1 U-DRILL HOLDER ID=( 2)" L=100 mm
STRAIGHT ( 2)" 100 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS000333 VDI50 FORM E1 U-DRILL HOLDER ID=( 3/ 4)" L=67 mm
STRAIGHT ( 3/ 4)" 67 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS004781 VDI40 FORM E1 U-DRILL HOLDER ID=( 2)" L=100 mm
STRAIGHT ( 2)" 100 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS007263 VDI50 FORM E1 U-DRILL HOLDER ID=( 2)" L=125 mm
STRAIGHT ( 2)" 125 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS007264 VDI50 FORM E1 U-DRILL HOLDER ID=( 2)" L=135 mm
STRAIGHT ( 2)" 135 mm STATIC
STATIC
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT

Updated 202504.01

Tool holder machine interface: AXIAL turret, VDI-40, STATIC, ANY
