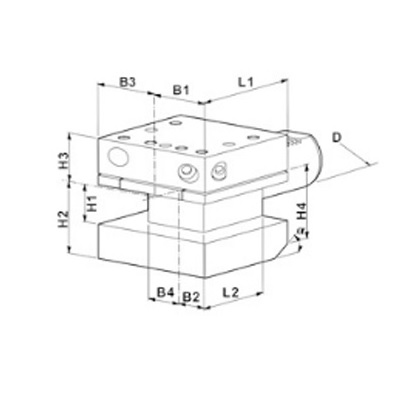

SKU D B1 B2 B3 B4 H1 H2 H3 H4 L1 L2 α
(angle)
THS000324 30 35 17 41 23 3/4" 38 35 30 60 42 25°
THS000196 30 35 17 41 23 20 38 35 30 60 42 25°
THS000671 30 35 17 41 23 3/4" 38 32.5 40 90 72 15°
THS000670 30 35 17 41 23 20 38 32.5 40 90 72 15°
THS000197 40 42.5 21 47.5 25.5 1" 48 42.5 40 72 50 25°
THS000198 40 42.5 21 47.5 25.5 25 48 42.5 40 72 50 25°
THS000323 50 50 26 55 30.5 1-1/4" 60 50 - 85 60 -
THS000201 50 50 26 55 30.5 32 60 50 - 85 60 -
THS000325 60 57.5 32.5 57.5 32.5 1-1/4" 63.5 41.5 - 110 85 -
THS000190 60 57.5 32.5 57.5 32.5 32 63.5 41.5 - 110 85 -


Updated 2022-02-23
DIRECTION CAPACITY PROJECTION ROTATION HAND COOLANT OFFSET
THS000190 VDI60 FORM D1 TRIPLE TURNING HOLDER H=32 mm L=110 mm
STRAIGHT 32 mm 110 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000196 VDI30 FORM D1 TRIPLE TURNING HOLDER H=20 mm L=60 mm
STRAIGHT 20 mm 60 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000197 VDI40 FORM D1 TRIPLE TURNING HOLDER H=( 1)" L=72 mm
STRAIGHT ( 1)" 72 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000198 VDI40 FORM D1 TRIPLE TURNING HOLDER H=25 mm L=72 mm
STRAIGHT 25 mm 72 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000201 VDI50 FORM D1 TRIPLE TURNING HOLDER H=32 mm OR 25 mm L=85 mm
STRAIGHT 32 mm 85 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000323 VDI50 FORM D1 TRIPLE TURNING HOLDER H=( 1- 1/ 4)" L=85 mm
STRAIGHT ( 1- 1/ 4)" 85 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000324 VDI30 FORM D1 TRIPLE TURNING HOLDER H=( 3/ 4)" L=60 mm
STRAIGHT ( 3/ 4)" 60 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000325 VDI60 FORM D1 TRIPLE TURNING HOLDER ID=( 1- 1/ 4)" L=110 mm
STRAIGHT ( 1- 1/ 4)" 110 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000670 VDI30 FORM D1 TRIPLE TURNING HOLDER H=20 mm L=90 mm
STRAIGHT 20 mm 90 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000671 VDI30 FORM D1 TRIPLE TURNING HOLDER H=( 3/ 4)" L=90 mm
STRAIGHT ( 3/ 4)" 90 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS000673 VDI25 FORM D1 TRIPLE TURNING HOLDER H=16 mm L=48 mm
STRAIGHT 16 mm 48 mm STATIC
STATIC
STRAIGHT EXTERNAL COOLANT STRAIGHT

Updated 202504.01

Tool holder machine interface: ANY turret, VDI-40, STATIC, ANY
