$ USD USD 56200

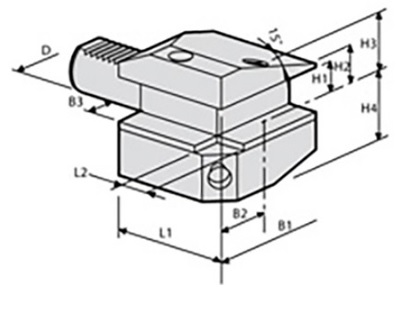

SKU D B1 B2 B3 H1 H2 H3 H4 L1 L2
THS000646
THS000654
20 65 40 14 5/8" (inch)
16 (mm)
19 30 25 50 14
THS004800
THS004801
30 74 40 18 3/4" (inch)
20 (mm)
22 28 38 70 18
THS004802
THS004803
40 85 47 22 1" (inch)
25 (mm)
30 47.5 42.5 100 22
THS004804
THS000260
50 105 55 25 1-1/4" (inch)
32 (mm)
35 60 50 120 25
THS004805
THS004806
60 125 62.5 30 1-1/4" (inch)
32 (mm)
42.5 62.5 62.5 135 30


Updated 2022-02-23
DIRECTION CAPACITY PROJECTION ROTATION HAND COOLANT OFFSET

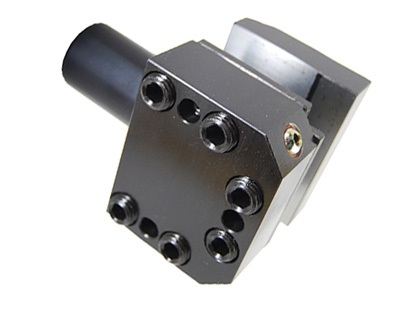

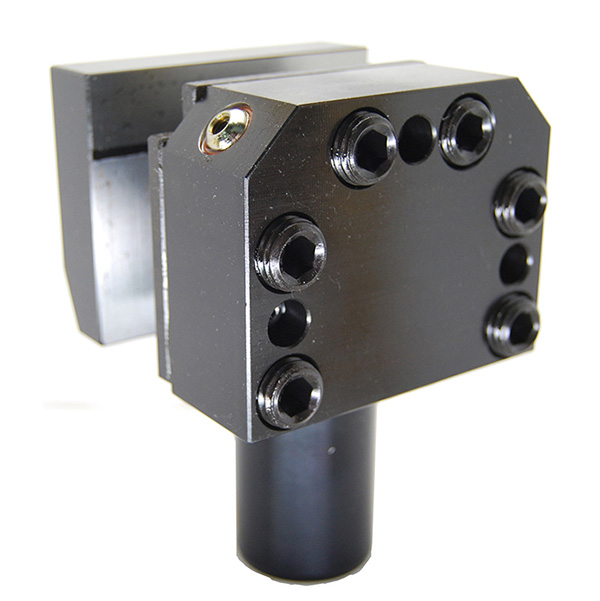

THS000260 VDI50 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=32 mm OR 25 mm L=120 mm
ANGLE 90 DEGREE 32 mm 120 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT
THS000646 VDI20 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=( 5/ 8)" L=50 mm
ANGLE 90 DEGREE ( 5/ 8)" 50 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT
THS000654 VDI20 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=16 mm L=50 mm
ANGLE 90 DEGREE 16 mm 50 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT
THS004800 VDI30 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=( 3/ 4)" L=70 mm
ANGLE 90 DEGREE ( 3/ 4)" 70 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT
THS004801 VDI30 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=20 mm L=70 mm
ANGLE 90 DEGREE 20 mm 70 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT
THS004802 VDI40 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=( 1)" L=100 mm
ANGLE 90 DEGREE ( 1)" 100 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT
THS004803 VDI40 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=25 mm L=100 mm
ANGLE 90 DEGREE 25 mm 100 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT
THS004804 VDI50 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=( 1- 1/ 4)" L=120 mm
ANGLE 90 DEGREE ( 1- 1/ 4)" 120 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT
THS004805 VDI60 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=( 1- 1/ 4)" L=135 mm
ANGLE 90 DEGREE ( 1- 1/ 4)" 135 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT
THS004806 VDI60 FORM C4-B4 AXIAL-RADIAL TURNING HOLDER LEFT H=32 mm L=135 mm
ANGLE 90 DEGREE 32 mm 135 mm STATIC
STATIC
LEFT HAND EXTERNAL COOLANT STRAIGHT

Updated 202504.01

Tool holder machine interface: ANY turret, VDI-40, STATIC, ANY
