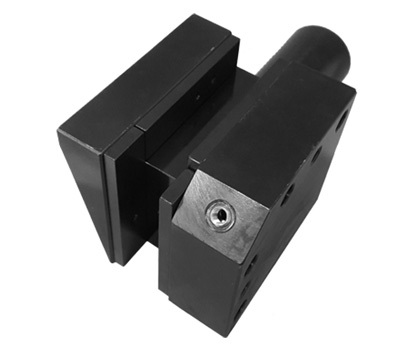

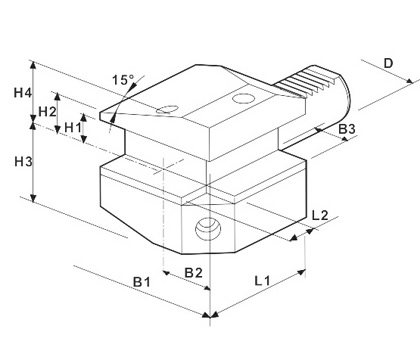

SKU D B1 B2 B3 H1 H2 H3 H4 L1 L2
THS000564
THS000653
20 65 40 14 5/8" (inch)
16 (mm)
19 25 30 50 14
THS002401
THS002400
30 74 40 18 3/4" (inch)
20 (mm)
22 38 28 70 18
THS002399
THS002184
40 85 45 22 1" (inch)
25 (mm)
30 42.5 47.5 100 22
THS002402
THS000259
50 105 55 25 1-1/4" (inch)
32 (mm)
35 50 60 120 25
THS002404
THS002403
60 125 62.5 30 1-1/4" (inch)
32 (mm)
42.5 62.5 42.5 135 30


Updated 2022-02-23
DIRECTION CAPACITY PROJECTION ROTATION HAND COOLANT OFFSET
THS000259 VDI50 FORM C3-B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=32 mm L=120 mm
ANGLE 90 DEGREE 32 mm 120 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT
THS000564 VDI20 FORM C3-B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=( 5/ 8)" L=50 mm
ANGLE 90 DEGREE ( 5/ 8)" 50 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT
THS000653 VDI20 FORM C3-B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=16 mm L=50 mm
ANGLE 90 DEGREE 16 mm 50 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT
THS002184 VDI40 FORM C3 B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=25 mm L=100 mm
ANGLE 90 DEGREE 25 mm 100 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT
THS002399 VDI40 FORM C3 B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=( 1)" L=100 mm
ANGLE 90 DEGREE ( 1)" 100 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT
THS002400 VDI30 FORM C3-B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=20 mm L=70 mm
ANGLE 90 DEGREE 20 mm 70 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT
THS002401 VDI30 FORM C3-B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=( 3/ 4)" L=70 mm
ANGLE 90 DEGREE ( 3/ 4)" 70 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT
THS002402 VDI50 FORM C3-B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=( 1- 1/ 4)" L=120 mm
ANGLE 90 DEGREE ( 1- 1/ 4)" 120 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT
THS002403 VDI60 FORM C3-B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=32 mm L=135 mm
ANGLE 90 DEGREE 32 mm 135 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT
THS002404 VDI60 FORM C3-B3 AXIAL-RADIAL TURNING HOLDER RIGHT H=( 1- 1/ 4)" L=135 mm
ANGLE 90 DEGREE ( 1- 1/ 4)" 135 mm STATIC
STATIC
RIGHT HAND EXTERNAL COOLANT STRAIGHT

Updated 202506.15

Tool holder machine interface: ANY turret, VDI-40, STATIC, ANY
