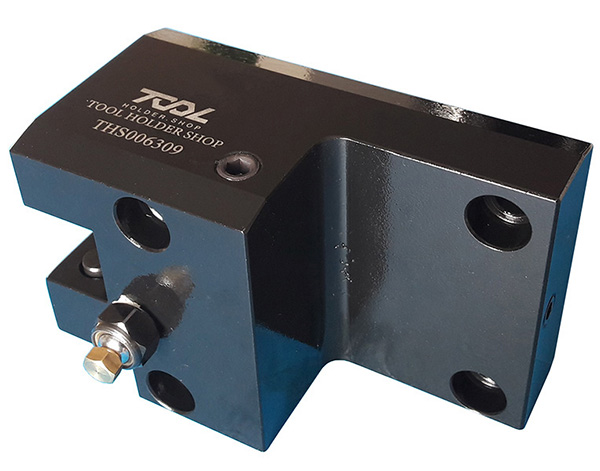

MIYANO 56x68 TURNING HOLDER H=20 mm L=60 mm MIYANO 1X78010A MIYANO BND BNE BNJ
THS006309
Compatible lathes
- MIYANO BND-42T5 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY
- MIYANO BND-34C5 8 STATION TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, BEVEL GEAR,
- MIYANO BND-34T3 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY
- MIYANO BND-34S5 YEAR 1988 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY
- MIYANO BND-34S2 BOLT PATTERN 62x64 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY
- TAKISAWA TCN-2100M TURRET RADIAL (STAR TYPE), TAKISAWA TCY160 TAKISAWA 200 62x64 50, TAKISAWA EX-LA SLOT, ANY
- TAKISAWA TCN-2000M TURRET RADIAL (STAR TYPE), TAKISAWA TCY160 TAKISAWA 200 62x64 50, TAKISAWA EX-LA SLOT, ANY
- MIYANO BND-42S5 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY

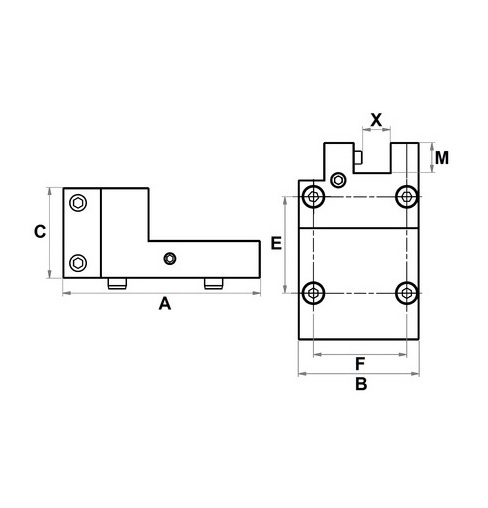

SKU | SQUARE SHANK SIZE | A | B | C | E | F | M | MIYANO LATHE |
THS007038 | 20 or 3/4" (with optional shim) | 103 | 78 | 50 | 56 | 52 | 20 | MIYANO ABX-51TH3 MIYANO 51SY2 MIYANO 64TH3 MIYANO 64SY2 MIYANO BNA-42S MIYANO BND-51S2 MIYANO 51C2 MIYANO BND-51SY2 MIYANO 34S5 MIYANO 34SY5 MIYANO 34T3 MIYANO BNE-51S MIYANO 51S5 MIYANO 51SY5 MIYANO 34S3 MIYANO BNJ-34S3 MIYANO 42S3 MIYANO 51S3 MIYANO BNJ-34SY3 MIYANO 42SY3 MIYANO 51SY3 MIYANO BNJ-34S2 MIYANO 42S2 MIYANO 51S2 MIYANO BNJ-34SY2 MIYANO42SY2 MIYANO 51SY2 MIYANO BNJ-34S MIYANO 42S MIYANO 34SY MIYANO 42SY MIYANO L3-01R2 MIYANO 01RY2 MIYANO 02R2 MIYANO 02RY2 |
THS000891 | 20 or 3/4" (with optional shim) | 115 | 76 | 60 | 68 | 56 | 20 | |
THS006309 | 20 or 3/4" (with optional shim) | 131 | 78 | 60 | 64 | 62 | 20 |
DIRECTION | CAPACITY | PROJECTION | ROTATION | HAND | COOLANT | OFFSET |
THS000891 MIYANO BOLT PATTERN 56x68 TURNING HOLDER H=20 mm L=60 mm MIYANO 1X780300 ABX BND BNE BNJ | ||||||
STRAIGHT | 20 mm | 60 mm |
STATIC STATIC |
STRAIGHT | EXTERNAL COOLANT | STRAIGHT |
THS006309 MIYANO 56x68 TURNING HOLDER H=20 mm L=60 mm MIYANO 1X78010A MIYANO BND BNE BNJ | ||||||
STRAIGHT | 20 mm | 60 mm |
STATIC STATIC |
STRAIGHT | EXTERNAL COOLANT | STRAIGHT |
THS007038 MIYANO 52x56 TURNING HOLDER H=20 mm L=50 mm OEM MIYANO CG73M000 FOR MIYANO BNA | ||||||
STRAIGHT | 20 mm | 50 mm |
STATIC STATIC |
STRAIGHT | EXTERNAL COOLANT | STRAIGHT |
THS016659 MIYANO 56x68 TURNING HOLDER H=( 3/ 4)" L=60 mm MIYANO 1X780300 MIYANO ABX BND BNE BNJ LZ | ||||||
STRAIGHT | ( 3/ 4)" | 60 mm |
STATIC STATIC |
STRAIGHT | EXTERNAL COOLANT | STRAIGHT |
Updated 202404
Tool holder machine interface: RADIAL (STAR TYPE) turret, BMT-BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY
COMPATIBLE LATHES
MIYANO BND-42T5 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY; MIYANO BND-34C5 8 STATION TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, BEVEL GEAR, ; MIYANO BND-34T3 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY; MIYANO BND-34S5 YEAR 1988 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY; MIYANO BND-34S2 BOLT PATTERN 62x64 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY; TAKISAWA TCN-2100M TURRET RADIAL (STAR TYPE), TAKISAWA TCY160 TAKISAWA 200 62x64 50, TAKISAWA EX-LA SLOT, ANY; TAKISAWA TCN-2000M TURRET RADIAL (STAR TYPE), TAKISAWA TCY160 TAKISAWA 200 62x64 50, TAKISAWA EX-LA SLOT, ANY; MIYANO BND-42S5 TURRET RADIAL (STAR TYPE), BMT BOLT PATTERN 62x64 MIYANO BND32S2 MIYANO BND42T5, STATIC, ANY;
