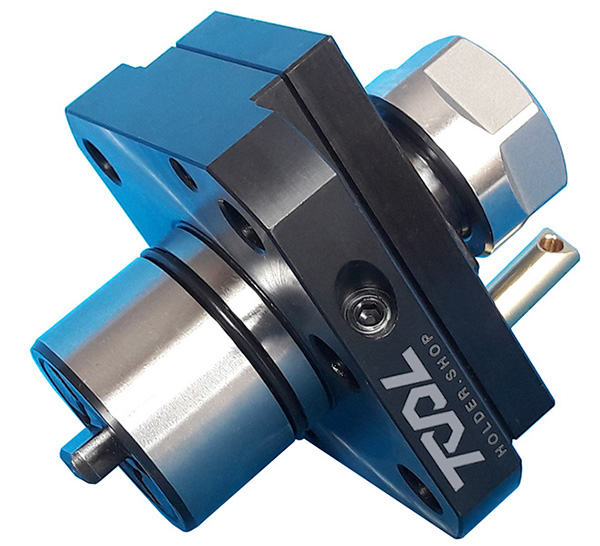

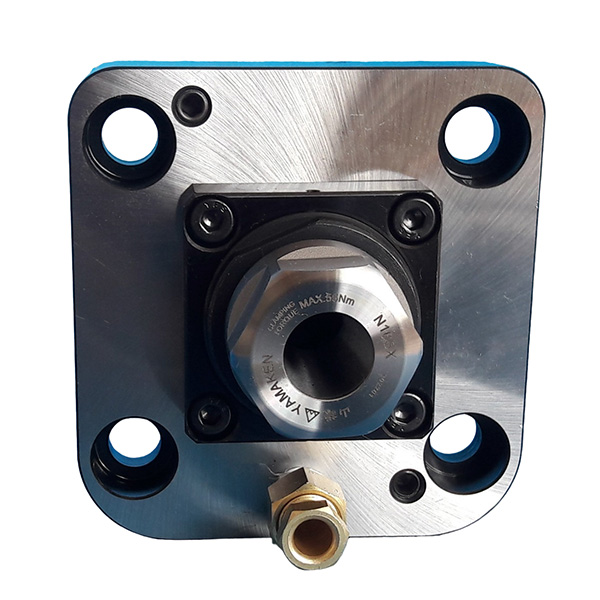

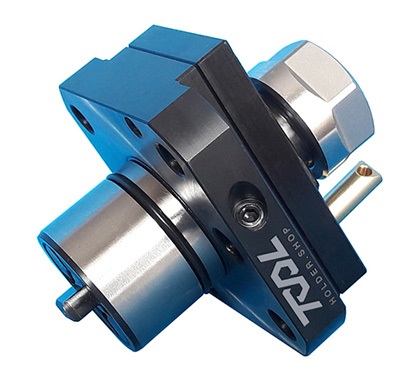

MIYANO DRILLING MILLING AXIAL HEAD ER20 L= 57 mm FOR MIYANO BNA MIYANO CG70J000
THS007026
Compatible lathes
- MIYANO BNA TURRET DIA.38 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809,
- MIYANO BNA-42S TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809,
- MIYANO BNA-34DHY DIA.38 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, Y-AXIS
- MIYANO BNA-42MSY DIA.38 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, Y-AXIS
- MIYANO BNA-42DHY DIA.38 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, Y-AXIS
- MIYANO BNA-34S TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809,
- MIYANO BNA-34C DIA.38 TURRET ANY, MIYANO BNA 38, DIN1809, ANY
- MIYANO BNA-42C TURRET ANY, MIYANO BNA 38, DIN1809, ANY
- MIYANO BNA-42DHY2 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, Y-AXIS

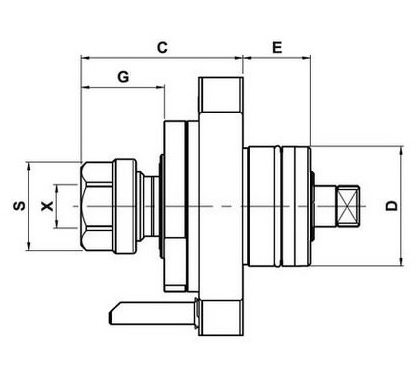

SKU | D | ER size | S | RPM | A | B | C | E | G | MIYANO LATHE |
THS004660 | 38 | 1~10 ER16 | 30 | 6000 | 79 | 75 | 52 | 21.5 | 26.5 | MIYANO BNA-34C MIYANO 42C MIYANO BNA-34S MIYANO 42S MIYANO BNA-34DHY MIYANO 42DHY MIYANO BNA-42MSY |
THS016417 | 38 | 1~10 ER16 | - | 6000 | 78.5 | 75 | 52 | - | - | |
THS007026 | 38 | 1~13 ER20 | 35 | 6000 | 79 | 75 | 57 | 21.5 | 32 |
DIRECTION | CAPACITY | PROJECTION | ROTATION | HAND | COOLANT | OFFSET |
THS004660 MIYANO DRILLING MILLING AXIAL HEAD ER16A L=52 mm OEM MIYANO CG70A000 RPM 8000 MIYANO BNA | ||||||
STRAIGHT | ER16 | 52 mm |
CW-CW 1:1 |
STRAIGHT | EXTERNAL COOLANT | STRAIGHT |
THS007026 MIYANO DRILLING MILLING AXIAL HEAD ER20 L= 57 mm FOR MIYANO BNA MIYANO CG70J000 | ||||||
STRAIGHT | ER20 | 57 mm |
CW-CW 1:1 |
STRAIGHT | EXTERNAL COOLANT | STRAIGHT |
THS016417 MIYANO DRILLING MILLING AXIAL HEAD ER16A L=52 OEM MIYANO CG70A000 RPM 8000 MIYANO BNA42S | ||||||
STRAIGHT | ER16 | 52 mm |
CW-CW 1:1 |
STRAIGHT | EXTERNAL COOLANT | STRAIGHT |
Updated 202404
Tool holder machine interface: ANY turret, MIYANO BNA-38, DIN1809, ANY
COMPATIBLE LATHES
MIYANO BNA TURRET DIA.38 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, ; MIYANO BNA-42S TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, ; MIYANO BNA-34DHY DIA.38 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, Y-AXIS; MIYANO BNA-42MSY DIA.38 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, Y-AXIS; MIYANO BNA-42DHY DIA.38 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, Y-AXIS; MIYANO BNA-34S TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, ; MIYANO BNA-34C DIA.38 TURRET ANY, MIYANO BNA 38, DIN1809, ANY; MIYANO BNA-42C TURRET ANY, MIYANO BNA 38, DIN1809, ANY; MIYANO BNA-42DHY2 TURRET RADIAL (STAR TYPE), MIYANO BNA 38, DIN1809, Y-AXIS;
