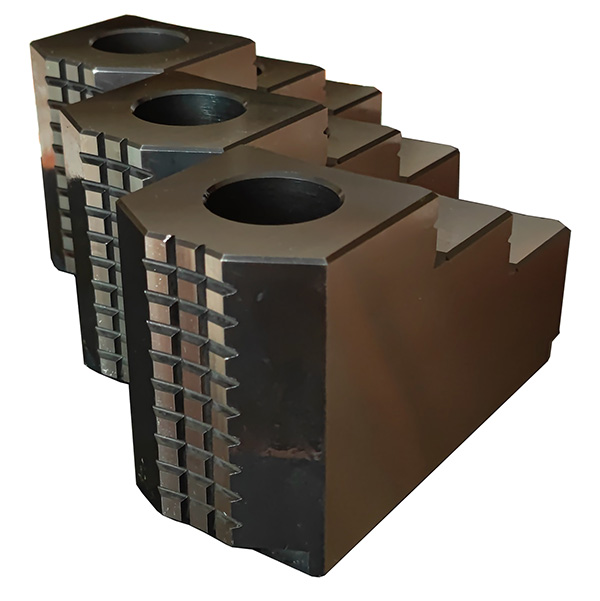

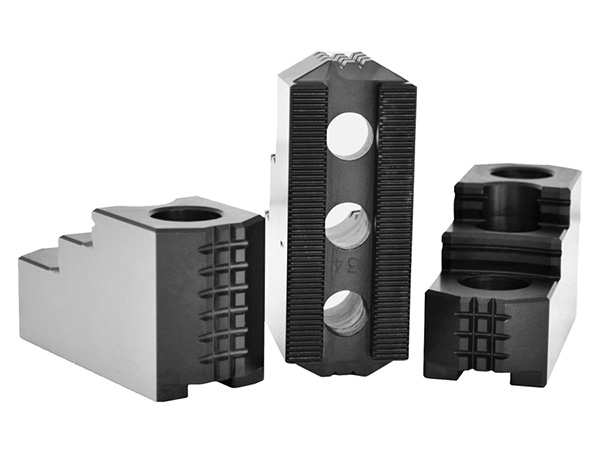

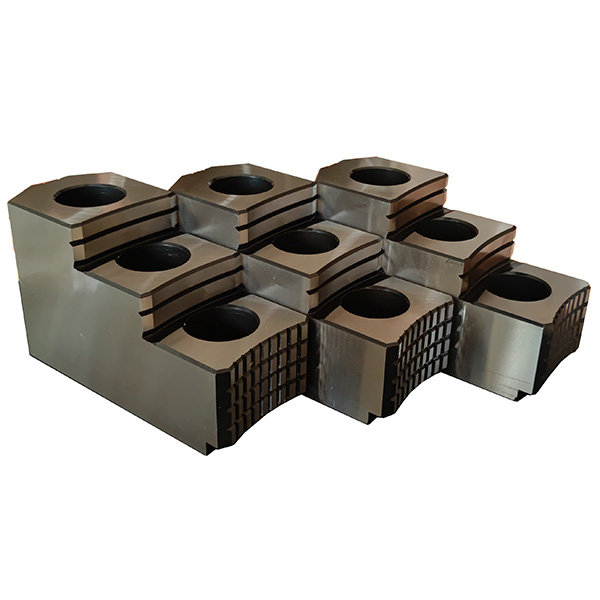

HARD JAWS TOP SET OF 3 FOR CHUCK S-120
THS014938
![](/images/drawings/Hard Jaws-9431.jpg)
![](/images/drawings/Hard Jaws-9432.jpg)
![](/images/drawings/Hard Jaws-9433.jpg)
![](/images/drawings/Hard Jaws-9434.jpg)
![](/images/drawings/Hard Jaws-9435.jpg)
![](/images/drawings/Hard Jaws-9436.jpg)
![](/images/drawings/Hard Jaws-9437.jpg)
![](/images/drawings/Hard Jaws-9439.jpg)
$ USD
45000
![USD](/img/flag_usa.png)
SKU | Chuck diameter |
Serration | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | D | d |
THS014932 | 5" | 1.5 x 60° | 28 | 53 | 23 | 19 | 14 | 10 | 4 | 14 | 10 | 6 | 14 | 9 |
THS014935 | 6" | 1.5 x 60° | 36 | 72 | 30 | 25 | 20 | 12 | 5 | 22 | 9 | 11 | 17 | 11 |
THS014937 | 8" | 1.5 x 60° | 48 | 90 | 35 | 35 | 25 | 14 | 5 | 28 | 11 | 13 | 19 | 13 |
THS003993 | 10" | 1.5 x 60° | 58 | 100 | 40 | 42 | 30 | 16 | 5 | 30 | 14 | 15 | 19 | 13 |
THS014938 | 12" | 1.5 x 60° | 63 | 110 | 50 | 45 | 30 | 21 | 5 | 30 | 15 | 20 | 25 | 17 |
THS014939 | 15" | 1.5 x 60° | 87 | 150 | 62 | 63 | 43 | 22 | 8 | 34 | 20 | 21 | 32 | 21 |
DIRECTION | CAPACITY | PROJECTION | ROTATION | HAND | COOLANT | OFFSET |
THS014932 HARD JAWS TOP SET OF 3 FOR CHUCK S-050 | ||||||
|
||||||
THS014935 HARD JAWS TOP SET OF 3 FOR CHUCK S-060 | ||||||
|
||||||
THS014937 HARD JAWS TOP SET OF 3 FOR CHUCK S-080 | ||||||
|
||||||
THS014938 HARD JAWS TOP SET OF 3 FOR CHUCK S-120 | ||||||
|
||||||
THS014939 HARD JAWS TOP SET OF 3 FOR CHUCK S-150 | ||||||
|
Updated 202407.26
COMPATIBLE LATHES
