SKU D
DIN 69880
X
Capacity
S Input-Output
Rotation

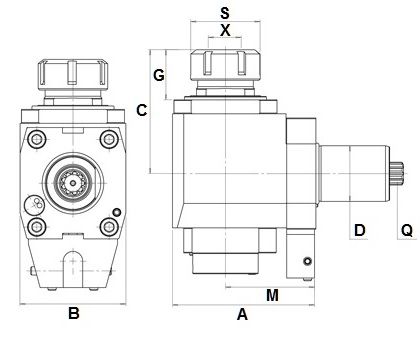

A B C G M Q
DIN 5482
SKP007979 30 1~10 ER16 30 CW - CCW 97 64 75 30 65 B15x12
SKP007981 117 64 75 30 85
SKP007983 40 1~13 ER20 35 CW - CCW 99 80 93.5 25 65 B17x14
SKP009436 CW - CW 99 80 105 25 65
SKP007985 CW - CCW 119 80 93.5 25 85
SKP009439 CW - CW 119 80 105 25 85
SKP009440 50 1~16 ER25 42 CW - CW 115 88 103 42 75 B20x17

Clockwise Input to Clockwise Output Rotation: SKP009436, SKP009439 and SKP009440


Updated 2022-02-23
DIRECTION CAPACITY PROJECTION ROTATION HAND COOLANT OFFSET
THS015052 VDI50 DIN5482 RADIAL DRILLING MILLING HEAD RIGHT HAND ER40 L= 75 mm CW-CW
ANGLE 90 DEGREE ER40 75 mm CW-CW
1:1
RIGHT HAND EXTERNAL COOLANT STRAIGHT

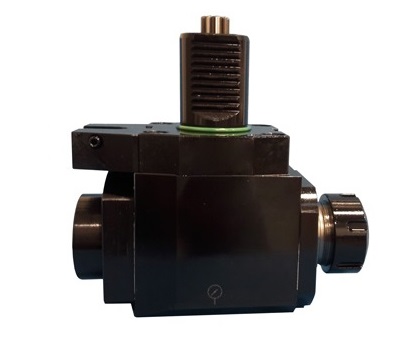

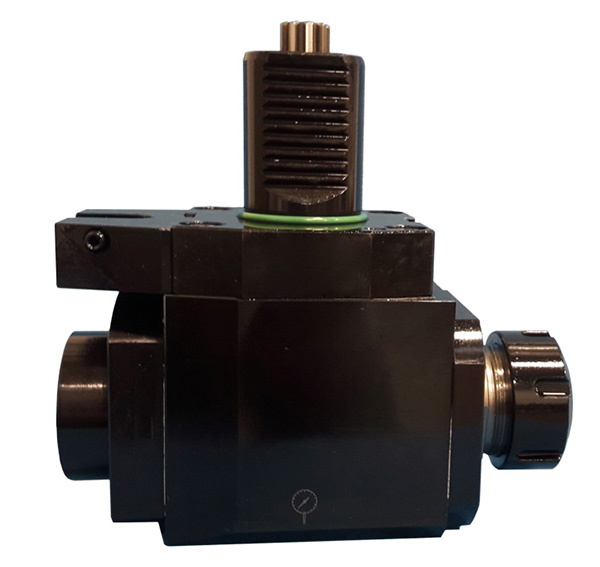

THS015568 VDI30 DIN5482 RADIAL TAPPING HEAD RIGHT HAND ER16 L= 85 mm

THS015569 VDI30 DIN5482 RADIAL TAPPING HEAD RIGHT HAND ER16 L= 65 mm

THS015578 VDI40 DIN5482 RADIAL TAPPING HEAD RIGHT HAND ER20 L= 85 mm

THS015579 VDI40 DIN5482 RADIAL TAPPING HEAD RIGHT HAND ER20 L= 65 mm CW-CW

THS015580 VDI40 DIN5482 RADIAL TAPPING HEAD RIGHT HAND ER20 L= 65 mm

THS015592 VDI40 DIN5482 RADIAL TAPPING HEAD RIGHT HAND ER20 L= 85 mm CW-CW


Updated 202403

Tool holder machine interface: ANY turret, VDI-40, DIN5482, ANY

COMPATIBLE LATHES

MAGDEBURGER M-400U-2 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MONFORTS RNC-400MT MULTITURN TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   GRAZIANO CTX-500 NO SUBSP TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MAGDEBURGER M-400S-4 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   HEYLIGENSTAEDT HEYNUMAT HN-5 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   NILES-SIMMONS N-20 AXIAL SAUTER TURRET VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MONFORTS MNC-500 DOUBLE-TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   NILES-SIMMONS N-10 DBL-TURRET AXIAL SAUTER VDI30 DIN5482 TURRET AXIAL, VDI 30, DIN5482, ;   MONFORTS RNC-600MT MULTITURN AXIAL SAUTER TURRET VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MONFORTS RNC-400Y TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, Y-AXIS;   MONFORTS RNC-500Y TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, Y-AXIS;   NILES-SIMMONS N-10 AXIAL SAUTER TURRET VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   ANGELINI DG-13CNC TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   COLCHESTER TORNADO-T220M TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   DMG GILDEMEISTER CTX-500 TURRET RADIAL VDI40 DIN5482 TURRET RADIAL (STAR TYPE), VDI 40, DIN5482, ;   LARU B20x17 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   MONFORTS RNC-4 TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MONFORTS RNC-5 TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MONFORTS RNC-500MT MULTITURN TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   SAEILO CONTUR-TSL-500 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   SAUTER TURRET AXIAL VDI40 DIN5482 B17x14(40) TURRET AXIAL, VDI 40, DIN5482, ;   SAUTER TURRET VDI40 DIN5482 B20x17(40) TURRET AXIAL, VDI 40, DIN5482, ;   TRAUB TNA-400 TURRET SAUTER VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   COLCHESTER STORM II-220M TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   DOOSAN MECATEC S-390LM TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MAGDEBURGER M-120 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MAGDEBURGER M-160S-4 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MAGDEBURGER M-160U-2 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MAGDEBURGER M-160U-4 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   MAGDEBURGER M-300 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   HARDINGE TALENT 8/52A TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   HARDINGE TALENT 10/78 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   WFL MILLTURN M-30 TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   GRAZIANO GT-400 TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   COLCHESTER TORNADO-22M SAUTER TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   COLCHESTER TORNADO-T8M TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   DMG GILDEMEISTER CTX-510ECO HYBRID-TURRET SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, Y-AXIS;   DMG GILDEMEISTER CTX-500-SERIE2 TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   DMG GILDEMEISTER CTX-400-SERIE2 TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   DMG GILDEMEISTER CTX-500E TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   GITAL GT-500 TURRET SAUTER VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   GRAZIANO 400C TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   HARDINGE TALENT 8/66 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   HYUNDAI SKT-21LMS TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   HYUNDAI SKT-15LMS TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   KIA SUPER KIA TURN SKT-15LM TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   KIA SUPER KIA TURN SKT-15LMS TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   KIA SUPER KIA TURN SKT-21 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   KIA SUPER KIA TURN SKT-21L TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   KIA SUPER KIA TURN SKT-21LM TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   KIA SUPER KIA TURN SKT-21LMS TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   KIA SUPER KIA TURN SKT-21LS TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WIA SKT-15LMS TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WIA SKT-21LMS TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   VICTOR VTURN-V560CV TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   VICTOR VTURN-V560 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   ANGELINI BRAVO TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WFL WNC-300 TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   HEID S-300 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   GRAZIANO GT-500 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   GRAZIANO CTX-400 NO SUBSP TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   GRAZIANO GR-400C TURRET SAUTER VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   DMG GILDEMEISTER CTX-400S2 TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   DMG GILDEMEISTER CTX-600E AXIAL SAUTER TURRET VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   DMG GILDEMEISTER CTX-600S2 AXIAL SAUTER TURRET VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   VOEST-ALPINE WNC-500S TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   CLAUSING TORNADO T-8M TURRET SAUTER VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   CLAUSING TORNADO T-10M TURRET SAUTER VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   CLAUSING TORNADO T-8MS TURRET SAUTER VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   VOEST-ALPINE WNC-400 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   VOEST-ALPINE WNC-300 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WFL WNC-400 TURRET RADIAL VDI40 DIN5482 TURRET RADIAL (STAR TYPE), VDI 40, DIN5482, ;   FAT TUR-630AMN TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   FAT TUR-630MN TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   FAT TUR-560MN TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   FAT TUR-710MN TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   FAT TUR-710AMN TURRET AXIAL SAUTER VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   FAT FCT-700 12-TLS TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   FAT FCT-700A 12-TLS TURRET SAUTER AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   KIA SUPER TURN ST-21LMS TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   KIA KIA TURN KT-15LMS TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WIA L-210LMSA TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   WIA L-150LMSA TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   DAEWOO PUMA-10S3A TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   DAEWOO PUMA-8HC3A TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   COLCHESTER TORNADO-T10M TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   DOOSAN DOOTURN S-390LM TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   KERN CD-480 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   FAT TUR-630MN-2000 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   MAHO GR-400 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   HEYLIGENSTAEDT HEYNUTWIN HT TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   MONFORTS RNC-600AC TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   KERN CD-650 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   MAHO GR-500 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   DMG GILDEMEISTER CT-60 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   HEYLIGENSTAEDT HEYNUMAT HN-5UK TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   HEYLIGENSTAEDT HEYNUMAT HN-5FK TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   MONFORTS KNC-8 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   MONFORTS RNC-400AC TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   MONFORTS RNC-500AC TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   MAHO MT-500C TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   STOREBRO STM-4000 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   MONFORTS MNC-5Y TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, Y-AXIS;   STOREBRO STB-4000 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   VOEST-ALPINE WNC-300S TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   NILES-SIMMONS N-10LT DBL-TURRET AXIAL SAUTER VDI30 DIN5482 TURRET AXIAL, VDI 30, DIN5482, ;   HESSAPP DVT-300 DBL-TURRET RADIAL VDI40 DIN5482 TURRET RADIAL (STAR TYPE), VDI 40, DIN5482, ;   MAHO 500T TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   HESSAPP DVT-200 DBL-TURRET RADIAL VDI40 TURRET RADIAL (STAR TYPE), VDI 40, DIN5482, ;   WEISSER SOEHNE UNIVERTOR A-90L TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WEISSER SOEHNE VK C1-CNC TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WAGNER WDST-780X1200 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WAGNER WDST-780X700 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WAGNER WDST-600X600 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WAGNER WDST-780X1700 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WAGNER WDST-600X1000 TURRET VDI40 DIN5482 TURRET ANY, VDI 40, DIN5482, ;   WAGNER WDS-560A TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   WAGNER WDS-560 TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   WAGNER WDS-480 8-TLS TURRET AXIAL VDI40 DIN5482 TURRET AXIAL, VDI 40, DIN5482, ;   DAINICHI DIN5482 B17x14 (40) TURRET RADIAL (STAR TYPE), VDI 40, DIN5482, ANY;
