$ USD USD 317000
SKU D X
Capacity
S Gear
Ratio

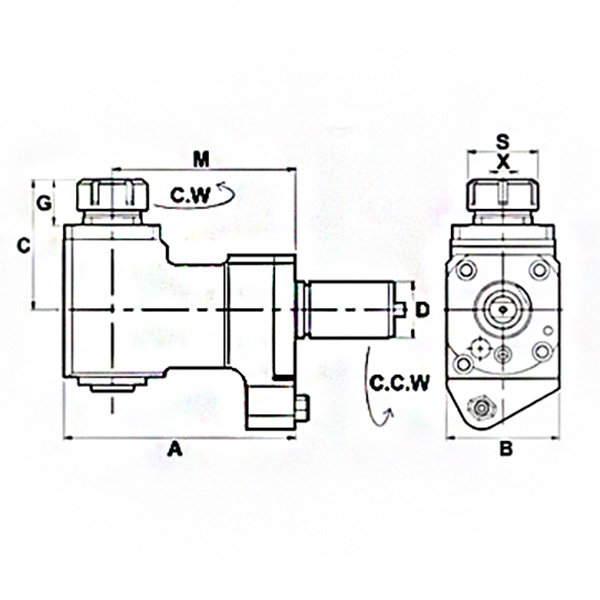

RPM A B C G M Coolant MAZAK LATHE
THS001679 40 1~16 ER25 42 1:1 5000 165 80 92 32 130 external MAZAK QTN200M
MAZAK QTN250M
MAZAK SQT15M-12D
MAZAK SQT18M-12D
MAZAK SQT200M-12D
MAZAK SQT250M-12D
THS001686 2~20 ER32 50 1:1 5000 165 80 95 35 130 external
THS001687 internal
THS001688 2~20 ER32 50 1:2 8000 169 80 103 37 130 external
THS001689 50 2~20 ER32 50 1:1 5000 203 96 125 40 160 external MAZAK SQT28M
MAZAK SQT30M
MAZAK QTNX300M
MAZAK QTNX350M
MAZAK QTNX450M
THS001691 203 96 128 43 160 internal
THS001690 50 3~26 ER40 63 1:1 5000 203 96 130 45 160 external
THS001692 internal

Note:
THS001690 is compatible to Eppinger 7.072.500
THS001692 is compatible to Eppinger 7.072.520


Updated 2022-02-23
DIRECTION CAPACITY PROJECTION ROTATION HAND COOLANT OFFSET

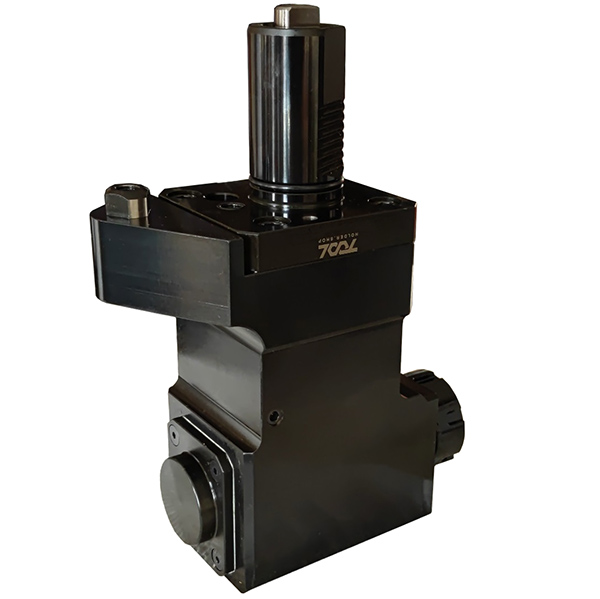

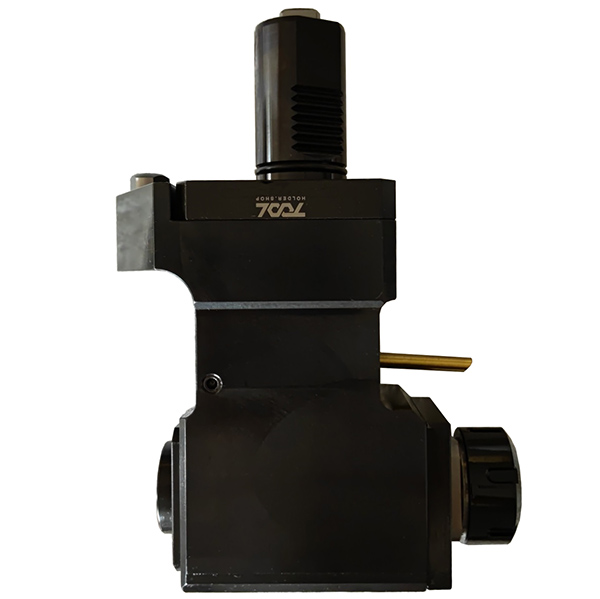

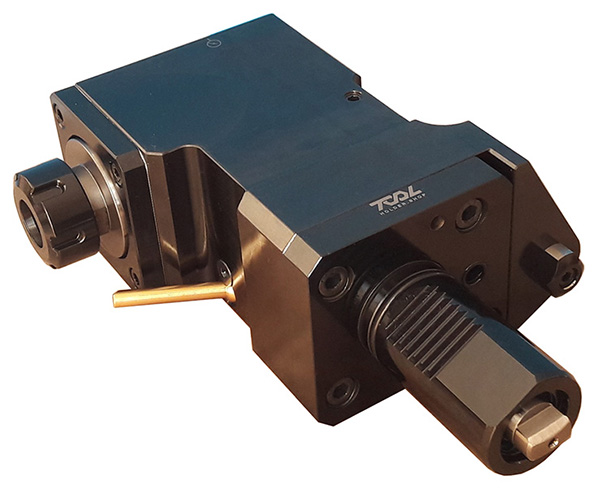

THS001679 MAZAK H TYPE RADIAL DRILLING MILLING HEAD ER25 L=130 mm FOR MAZAK SQT15 MAZAK SQT18
ANGLE 90 DEGREE ER25 130 mm CW-CW
1:1
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS001686 MAZAK H TYPE RADIAL DRILLING MILLING HEAD ER32 L=130 mm FOR MAZAK SQT15 MAZAK SQT18
ANGLE 90 DEGREE ER32 130 mm CW-CW
1:1
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS001687 VDI40 MAZAK H TYPE RADIAL DRILLING MILLING HEAD ER32 L=130 mm IC MAZAK SQT15 MAZAK SQT18
ANGLE 90 DEGREE ER32 130 mm CW-CW
1:1
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS001688 MAZAK H TYPE RADIAL DRILLING MILLING HEAD ER32 L=130mm SPEEDER 1:2 MAZAK SQT15 MAZAK SQT18
ANGLE 90 DEGREE ER32 130 mm CW-CW
SPEEDER
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS001689 MAZAK H TYPE RADIAL DRILLING MILLING HEAD ER32 L=160 mm FOR MAZAK QTNX300M MAZAK QTNX350M
ANGLE 90 DEGREE ER32 160 mm CW-CW
1:1
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS001690 MAZAK H TYPE RADIAL DRILLING MILLING HEAD ER40 L=160 mm FOR MAZAK QTNX300M MAZAK QTNX350M
ANGLE 90 DEGREE ER40 160 mm CW-CW
1:1
STRAIGHT EXTERNAL COOLANT STRAIGHT
THS001691 MAZAK H TYPE RADIAL DRILLING MILLING HEAD ER32 L=160mm MAZAK QTNX300M/QTNX350M INT COOLANT
ANGLE 90 DEGREE ER32 160 mm CW-CW
1:1
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT
THS001692 MAZAK H TYPE RADIAL DRILLING MILLING HEAD ER40 L=160mm MAZAK QTNX300M QTNX350M INT COOLANT
ANGLE 90 DEGREE ER40 160 mm CW-CW
1:1
STRAIGHT INTERNAL COOLANT THROUGH STRAIGHT

Updated 202403

Tool holder machine interface: ANY turret, MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250-40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ANY

COMPATIBLE LATHES

MAZAK SUPER QUICK TURN SQT-15MSY DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK SUPER QUICK TURN SQT-100M-12D TURRET RADIAL DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK SUPER QUICK TURN SQT-18MSY DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK SUPER QUICK TURN SQT-18MY DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-15MY DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK SUPER QUICK TURN SQT-15AMS DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI 40, STATIC, ANY;   MAZAK SUPER QUICK TURN SQT-200MY TURRET VDI40 12 POS TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK SUPER QUICK TURN SQT-10MS-12D TURRET RADIAL DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN16x68 OFFSET SQT10 12D 15 16 TOOLS 200 250 16T QTN100 QTN150 PIN68 40, MAZAK FLAT SHORT MAZAK SQT10 *TO BE REVISED*, ;   MAZAK SUPER QUICK TURN SQT-100MS-12D TURRET RADIAL DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK QT-COMPACT 300MS TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK SUPER QUICK TURN SQT-250MSY TURRET DIA.40 TURRET ANY, MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK MULTIPLEX MP-6300-II TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK SUPER QUICK TURN SQT-200MSY TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK SUPER QUICK TURN SQT-200MS TURRET RADIAL 12 TOOLS VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK QUICK TURN NEXUS QTN-100II-M TURRET RADIAL DIA.40 TURRET ;   MAZAK MEGATURN SMART 500MS TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-15MS-16D TURRET RADIAL DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN16x68 OFFSET SQT10 12D 15 16 TOOLS 200 250 16T QTN100 QTN150 PIN68 40, MAZAK FLAT SHORT MAZAK SQT10 *TO BE REVISED*, ;   MAZAK MULTIPLEX MP-6200-II TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-18MS TURRET RADIAL 12 TOOL VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-250MS TURRET RADIAL 12 TOOLS VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-15M TURRET RADIAL 12 TOOL VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-18M TURRET RADIAL 12 TOOL VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-200M TURRET RADIAL 12 TOOLS VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-250M TURRET RADIAL 12 TOOLS VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK MEGATURN SMART 500S TURRET RADIAL (STAR TYPE), MAZAK VDI 40, STATIC, ANY;   MAZAK QUICK TURN NEXUS QTN-200M-12D TURRET DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 0 DEG PIN16x68 OFFSET MP410N 415N 610 610N 615N 12 TOOLS TURRET 6200 16 TOOL 40, MAZAK MP610 (FLUSH), ANY;   MAZAK QUICK TURN NEXUS QTN-250M-12D TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, STATIC, ;   MAZAK SUPER QUICK TURN SQT-15AM DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN16x68 OFFSET SQT10 12D 15 16 TOOLS 200 250 16T QTN100 QTN150 PIN68 40, STATIC, ANY;   MAZAK QUICK TURN NEXUS QTN-200II-M TURRET MAZAK DIA.40 TURRET ANY, MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK QUICK TURN NEXUS QTN-250II-M TURRET RADIAL DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK QUICK TURN NEXUS QTN-200II-MS TURRET MAZAK DIA.40 TURRET ANY, MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK QUICK TURN NEXUS QTN-250II-MS TURRET RADIAL DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-15MS TURRET RADIAL 12 TOOL VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK QUICK TURN NEXUS QTN-250MSY TURRET DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK QUICK TURN NEXUS QTN-250MS TURRET RADIAL 12 TOOL VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK QUICK TURN NEXUS QTN-250M TURRET RADIAL 12 TOOL VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK SUPER QUICK TURN SQT-100-12D DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK SUPER QUICK TURN SQT-200-12D DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK QUICK TURN NEXUS QTN-200M TURRET RADIAL 12 TOOL VDI40. TURRET ANY, MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK QUICK TURN QT-200-8D TURRET MAZAK VDI40 PIN70 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ANY;   MAZAK QUICK TURN NEXUS QTN-250MSYII TURRET DIA.40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;   MAZAK QUICK TURN NEXUS QTN-200MS TURRET RADIAL 12 TOOL VDI40 TURRET ANY, MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, ;   MAZAK QUICK TURN QT-250MSY TURRET RADIAL 12 TOOL VDI40 TURRET RADIAL (STAR TYPE), MAZAK VDI40 30DEG PIN20x70 OFFSET SQT15 MAZAK SQT18 SQT200 SQT250 MAZAK QTN200 QTN250 40, MAZAK FLAT LONG MAZAK SQT15 *to be revised*, Y-AXIS;
